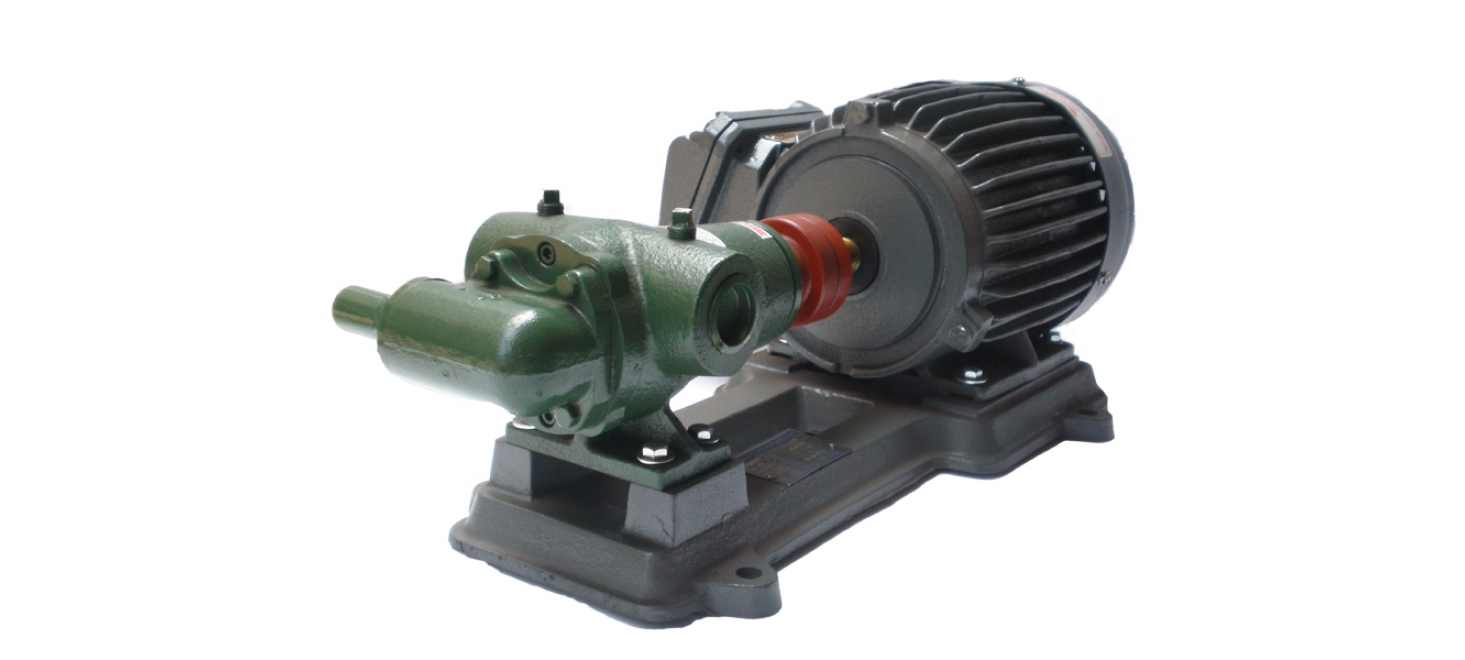

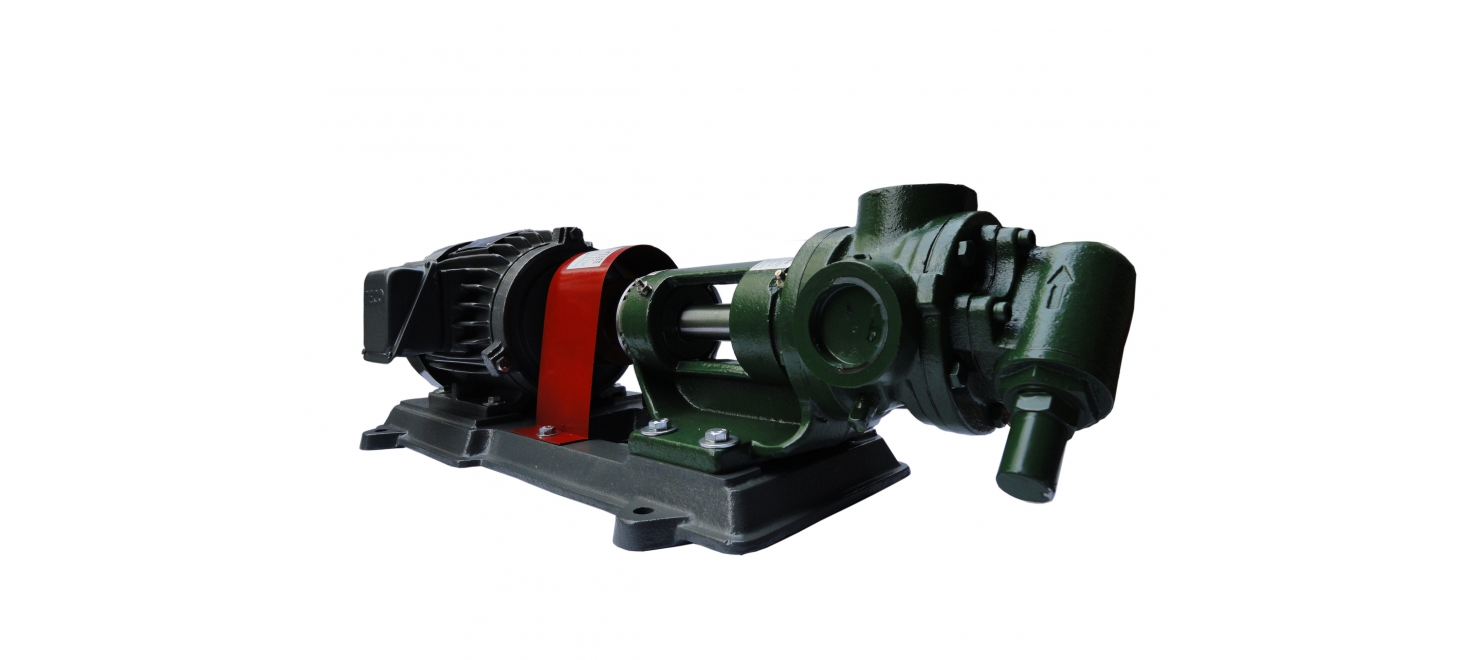

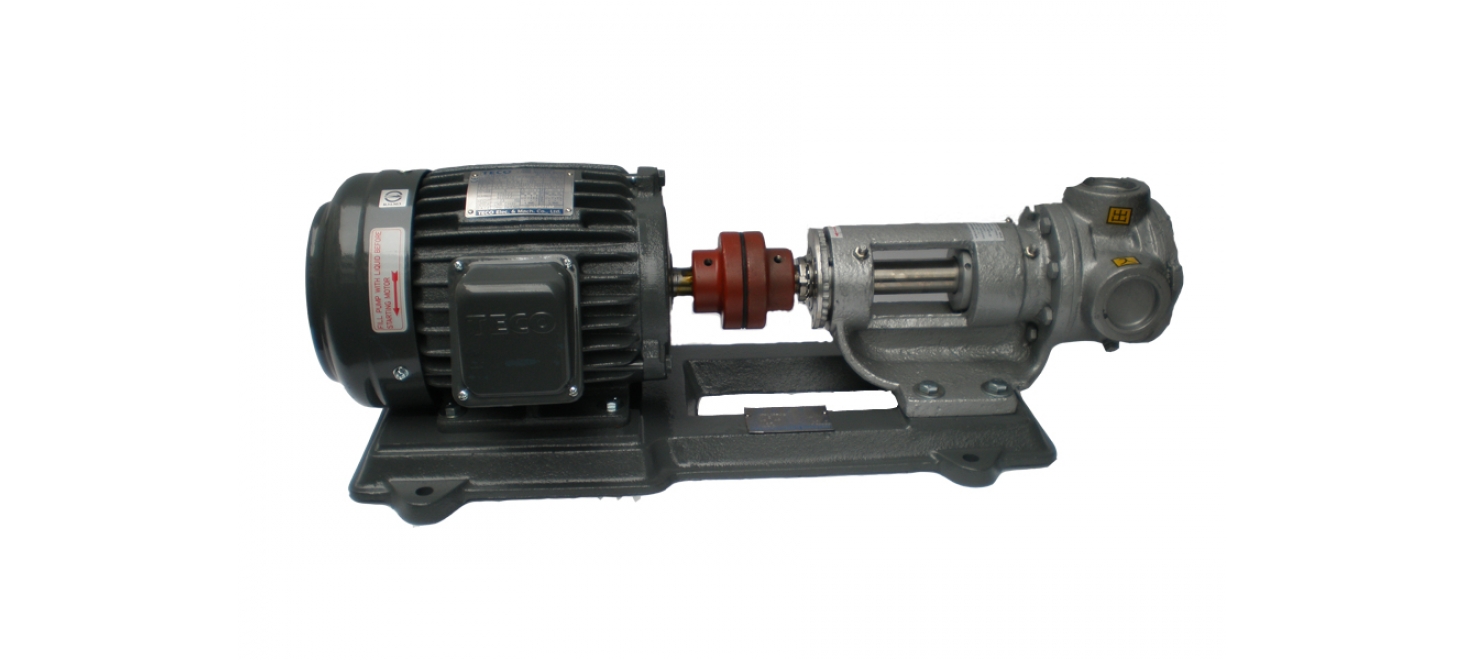

內轉式齒輪泵浦IG 型
回列表 列印

  1. 查明液體物性、粘度、比重、溫度等，以選配轉速，核算馬力機種。(參考曲線圖)

  2. 查明液化性，以便選定泵浦材質及機械軸封、填料等材質。

  3. 本泵浦防洩方式有 A.機械軸封 B.填料 二種。

  4. 前者適用於比重輕、濃度低之液體，可快速運轉者。 後者適用於液化性較強、濃度特別高之液體。視期需要選擇使用。

  5. 機械軸封可分 Viton 及 N.B.R 二種，視需要選用。

  6. 填料材質：A. 30%鐵氟龍+70%石棉迫緊 B.100%鐵氟龍迫緊 C.石墨迫緊 視需

  1. 石油工業：重油、柴油、瀝青及各種潤滑油。
  2. 食品工業：糖漿、糖蜜、果漿、果汁、沙拉油、蕃茄醬、醬油、巧克力醬等。
  3. 化學工業：膠、糊、清潔劑、藥汁、樹脂、肥皂、D.O.P染料、油漆、溶劑、塗料、T.D.I

  1. 運轉前泵浦裡必需積有液體，盡量避免空轉，以保持泵浦之性能。
  2. 裝配管路時，嚴禁金屬類雜物進入泵浦，以免損壞泵浦。
  3. 吸入管不可小於泵浦口徑，以維持泵浦性能。
  4. 運轉中有雜音時應停止使用，檢查泵浦內是否有雜物進入，或管路有無阻塞、液體不足等。
  5. 有沈澱性及固化液體，停車前最好以另種液體加以沖洗。
  6. 吸入管前最好加裝過濾器，防止雜物吸入泵浦。
  7. 高粘度液體請勿裝安全閥、逆止閥。
  8. 運轉前出、入口閥門須全部打開。

型式 TYPE

口徑

標準油量

轉速

壓力(黏度100ssu液體)

最高容許溫度℃

重量

機械軸封

填料

(In)

L/min

R P M)

3.5Kg/Cm2

7Kg/Cm2

機械軸封

填料

Kg

A05

B05

½”

15

1150

½

1







A06

B06

¾”

24

1150

½

1







A10

B10

1”

38

26

1750

1150

1

1

2

1







A15

B15

1½”

113

75

1750

1150

2

2

3

3







A20

B20

2”

227

113

640

320

5

3









A25

B25

2½”

511

640

7½









A30

B30

3”

757

640

15









A40

A40

4”

1135

520

20
